一、油田管理現存痛點

1、管理效率低下：

油井巡護、油井數據錄入、井口機械啟停等工作都需要大量人員來完成，管理難度大，人力成本較高，如何提高生產管理效率，解決油田現場人力投入有限，減少專家跑井、駐井進行現場技術支持工作，降低費用，提高效率是現代化智能油田需要考慮的因素。

2、改造工程龐大：

目前已經建設的油井、壓力站等大部分站點改造需求量龐大，企業應如何快速部署，如何合理實現智能化改造目的是現有的難題。

3、作業環境復雜：

油田通常分布于地廣人稀的沼澤、沙漠、盆地和淺海等區域，工作環境相對特殊，現場值守和維護人員少，工作人員巡檢地點距離較遠，導致巡檢工作大;并且油田工作環境具有高危險性，一旦泄露將會對人體及周圍環境造成重大影響，傳統作業環境危害不可估量。

5G智慧油田系統監控

二、建設目標

油田作為石油采集系統中的重要一環，穩定運行的重要性不言而喻。利用綜合數據網，建立覆蓋所有油田的綜合監控系統，以視頻監控為核心，推動可視化生產管理，是提高安全生產管理水平的一項重大舉措。借助物聯網的數字化、智能化優勢，油田將實現油井供采平衡自動平衡，從而節能降耗、降低人工成本。

針對油田的系統現狀，銳谷智聯利用5G工業路由器等監測終端設備，建立一套適應油田安全生產的現代化綜合監控系統，對前端的運行、業務、設備等進行管理，并滿足上級平臺集中管理、分層查看、分級監督的需求，實現多級聯網及跨區域監控，在各級監控中心即可對前端系統集中監控、統一管理，為安全生產保駕護航。

三、方案介紹

銳谷智聯5G工業路由器與智慧油田的結合，是將自動化控制，信息收集、傳輸與處理技術，遠程監視及控制，無線信息傳輸、大數據傳輸與處理等技術結合，實現油田開采智能化，通過邊緣計算等技術開發新軟件，實現井場實時檢測與監管，提高故障識別及時性。通過嚴重故障自動停井、拉油車智能調度、智能防盜偵測技術等手段，建立區域化集中監管和通信公司協助監控的物聯網監控新模式。提高油田開采效率，降本增值，提高人員作業安全。

2.1系統組成

銳谷智聯5G智慧油田系統主要由井口監控終端、銳谷智聯5G工業路由器及系統管理平臺組成，通過對井口參數的實時檢測，將油井RTU采集器采集到的油井狀態參數通過銳谷智聯5G工業路由器發送到采油廠數據庫服務器，使生產管理的各個部門能夠及時掌握油井工作狀態，縮短油井故障處理時間，提高開井時率，增加原油產量，提高工作效率，為抽油機井精細管理提供一種全新的手段，是理想的油田的生產自動化產品。

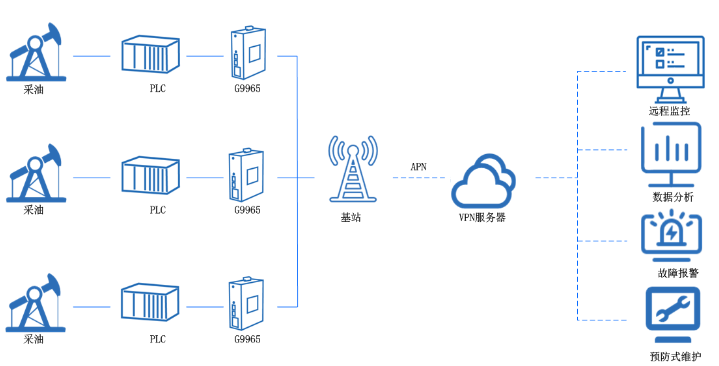

5G智慧油田系統監控

2.2系統工程設備組成

(1) 傳感器組件：拉力傳感器、角位移傳感器、溫度傳感器、壓力傳感器等。

(2) 井口監控終端：電源模塊、采集模塊、銳谷智聯5G工業路由器

(3) 系統管理平臺

2.3系統功能

系統主要采集抽油機三相電壓、電流、有功功率、功率因數、日用電量、累計電量、油井井口回壓、井口溫度、光桿載荷及示功圖、停機等參數，并進行相應的數據處理和存儲。

(1) 自動記錄抽油機工作過程，開機時間和停機時間累計，保存歷史信息。

(2)具有數據掉電保護功能，可長期保存設定參數及歷史數據。遠程實現對抽油機的負荷超限停機控制，定時啟動控制。

(3)遠程實現對監控終端的參數配置和超限值的設定。

(4) 對抽油機井停機、參數越限、抽油桿斷脫、抽油桿卡死等異常狀況給出報警信息。

(5)具有靜態數據瀏覽和編輯等功能：包括抽油機型號、配置電機型號、油井井號、沖程、線路名稱、量程、報警上、下限、油井井況等方面的數據，并能添加新開油井、刪除停產油井、修改作業井的基本數據。

(6)具有示功圖、電流圖(或功率圖)、電流、電壓、溫度、壓力等參數的實時趨勢、歷史趨勢監視功能，可方便地了解長時間的參數變化情況，方便快速分析。

(7)可根據用戶需要進行防護設計 。如：通過對各個傳輸環節的壓力表數據分析，能夠有效的回避偷盜現象的發生

四、方案優勢

將5G與智慧油田相結合，利用大數據和智能化技術，實現了石油領域數據的快速傳輸和智能處理，實現我國石油數據的共享，有利于指導現今的實際問題和今后的油田發展，拓寬石油領域，實現石油設備和技術的創新和創造，實現石油產業的現代化發展，減少了我國石油開發與國外石油開發的差距，也為世界石油開發做出貢獻。
