系統背景:

隨著城市化的發展,城市的規模越來越大,數字標牌和廣告大屏蒂遍布著城市的每個角落,大到大廈樓頂大屏幕、小到路邊廣告牌。

隨著現代科技不斷發展,無線通信技術和數字顯示技術的應用越來越多。數字標牌憑借網絡、多媒體技術的融合,曠泛應用于電信、金融、商場、公共場所、戶外廣告牌等領域。

系統簡介:

系統主要是利用現代多媒體技術、無線通信技術等,將多終端進行聯網,讓數據發布平臺與各終端實時互動，實現新節目遠程發布,終端狀態實時監測,多點點動等功能。

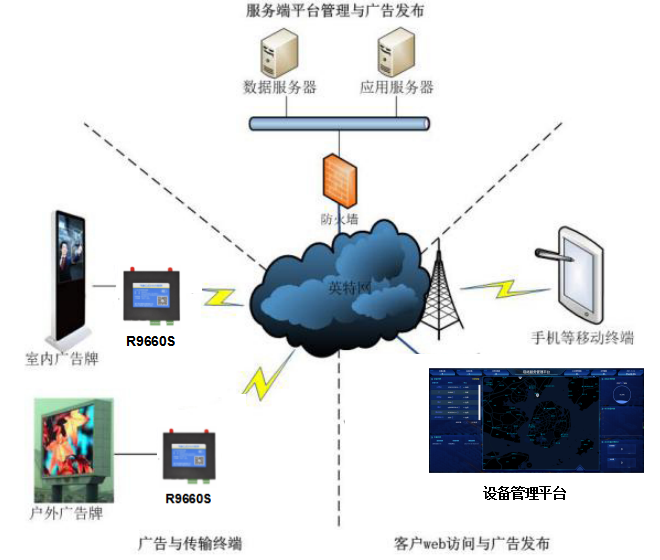

系統主要包括前端數據發布終端,狀態采集終端、無線數據傳輸設備、平臺數據發布與狀態監測系統等部份組成。

前端設備主要是實現廣告等數據的實時發布顯示,終端運行狀態的實時采集等。采集實時狀態傳送到平臺,平臺發送各種節目信息到各終端,實現遠程發布與監測功能。

無線通信部份主要是使用廈門銳谷工業路由器R9660S通過運營商的3G/4G無線網絡進行數據傳輸。

系統主要提供節目數據遠程實時發布功能,各終端狀態實時遠程監測功能,多點互動功能等,用于實現數字標牌、廣告大屏幕、多媒體終端等用戶終端的節目實時遠程發布、狀態監測與統一管理等功能。

系統功能：

播放時間、播放次數及播放范圍可遠程設定和記錄

可實現強大的交互功能

B/S架構平臺，支持遠程訪問和遠程節目發布

可發布文字廣告或視頻節目等

使用產品：銳谷R9660S系列，R9680系列無線工業路由器

產品功能:

采用高性能工業級32位通信處理器

采用軟件多級檢測和硬件多級保護

支持鏈路層檢測,達到斷線自動重連

支持低功耗模式,包括休眠模式、定時上下線模式

EMC各項等級指標達3級。

采用NTP技術,內置RTC

以太網口支持1.5KV隔離變壓保護

SIM/UIM卡接口內置15KV ESD保護

電源接口內置反相保護和過壓保護

寬溫支持: -30°C~65*C.

寬電源輸入(DC 5~35V )

天線接口防雷保護

支持3G/HSPA/4G WAN連接方式,使用方便,靈活,多種工作模式選擇

支持標準RS232 (或RS485/RS422)、以太網接口

支持APN/VPDN

支持IPSec VPN、L2TP、 SSL VPN、CA證書保障數據安全傳輸

支持DHCP server及DHCP client , DHCP捆綁MAC地址, DDNS ,防火墻, NAT , DMZ主機, QoS ,流量統計,實時顯示數據傳輸速率等功能

支持TCP/IP、UDP、FTP. HTTP等多種網絡協議

支持SPI防火墻, DoS攻擊VPN穿越,訪問控制, URL過濾,過濾多播/Ping探測包、端口映射、虛擬IP映射、訪問控制功能( ACL)、IP-MAC綁定和克隆等功能。

支持心跳鏈路檢測,達到斷線自動重連

支持設備運行軟硬件自檢技術,達到運行故障自修復

支持系統狀態、網絡連接狀態、路由狀態查詢

支持teInet. web. ssh配置 方式

支持web升級、本地系統日志、遠程日志、串口輸出日志

支持帶寬控制, IP限速

支持設備遠程管理系統,方便設備管理
