各大城市經濟不斷發展，人口居住需求增多，城市樓層的日益增高，高層建筑的供水問題日益突出，一方面要求供水設備商提高供水質量，不要其他因素造成供水的障礙；另一方面要求保障供水的可靠性、安全性及智能化綜合管理。針對這兩方面的要求，新的供水方式和控制系統應運而生，這就是恒壓供水設備的PLC遠程監控系統。
恒壓供水設備的PLC遠程監控系統，以PLC為控制核心，用工業路由器供水設備遠程監控系統為管理工具，實現管理者對該區域所有恒壓供水系統的遠程綜合管理。該系統可兼容西門子、三菱、施耐德、歐姆龍等各種品牌PLC，不僅可實現供水設備的遠程監控、數據遠程采集還可實現設備的遠程故障預警診斷。該系統廣泛適用于水源井、水廠、泵站、管網、蓄水池、綜合型場所的供水設備遠程監控與管理。
本方案以西門子S7-200為例，詳細介紹該系統的基本組成及基本功能。
一、系統架構：

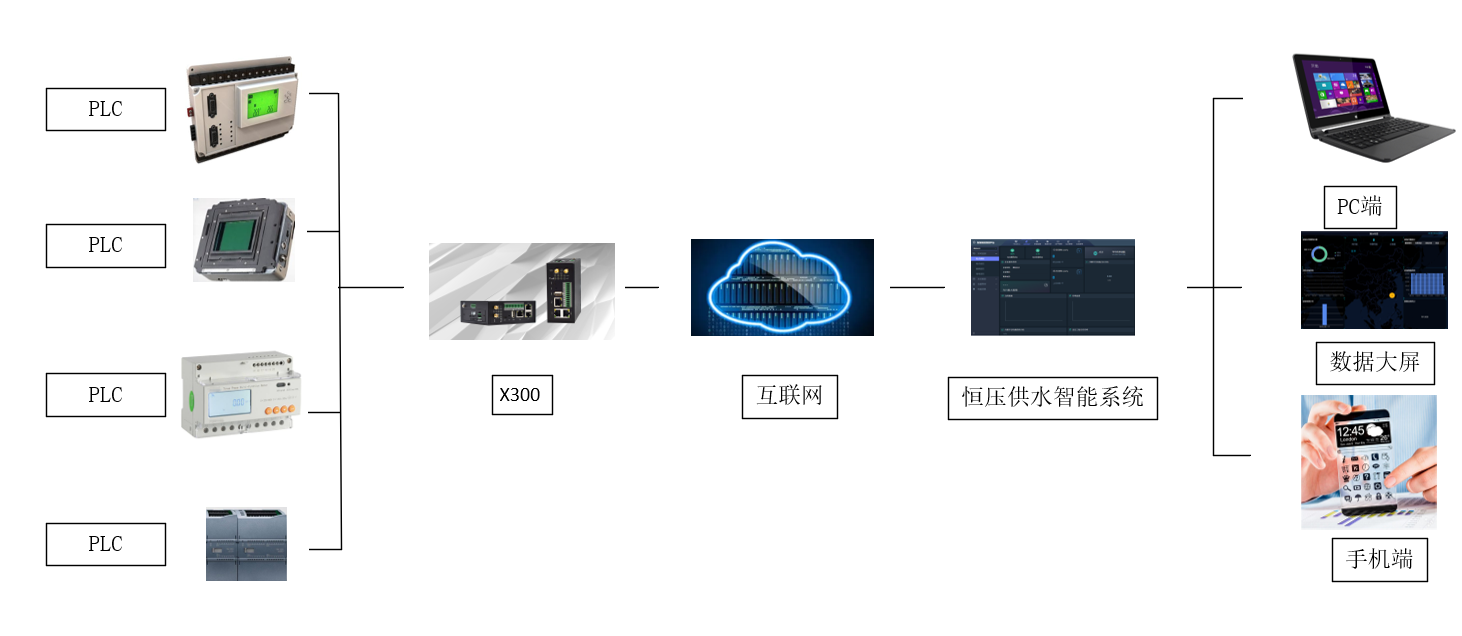

在本系統中，X300工業智能網關作為整套系統的“連接端”，銳谷連接云平臺配合現場維護遠程管理平臺作為本套系統的“監控端”，銳谷連接云平臺與X300工業智能網關連接形成系統數據通訊的“專用安全通道”。
當中，X300工業智能網關通過自帶的協議與S7-200連接，實現遠程通信網關對S7-200數據的采集以及對PLC運行狀態的在線監測，再采用4G、wifi、有線等通訊技術，通過“專用安全通道”將采集到的數據傳輸至“監控端”。從而實現“監控端”對“被監控端”實時數據采集及實時開關等操作。
二、系統功能
1、遠程實現流量、壓力、水位、泵狀態、電參數采集及遠程啟泵停泵動作；
2、系統控制臺;可以對系統的實時狀態及設備工作情況進行查看,同時系統為自動產生相應的圖表展示各項指標的實時信息；
3、設備信息查看;可以查看到設備的注冊信息,所處的地理位置,及其它相關的信息；
4、實時狀態;這里可以對每臺設備的實時狀態,故障情況,運行狀態進行實時的監控和管理；
5、客戶端管理;用于管理建立連接用的加密客戶端,可以實現程序安全的連接；
6、計劃任務;可以為系統設備計劃任務,比如定時對設備進行檢測維護和數據的采集等；
7、歷史數據;實現對歷史數據的查詢,報表的生成等；
8、遠程控制;實時監控現場設備狀態及工作情況,可以對設備進行實時的控制；
三、產品介紹
1、X300工業智能網關
X300工業智能網關，是由銳谷智聯自主研發的可以跟現場控制設備自動運行的可編程序控制器（PLC）進行通信的遠程智能安全網關，PLC在控制設備運行的同時，作為“云監控”中的“采集端”，自動采集所控設備的運行狀態及相關數據（如地理位置信息，相關的溫度、壓力、流量等），并通過網絡將這些信息發送到“監控端”，同時接受“監控端”的指令認證后運行。
設備自帶3網口一個WAN口兩個LAN口。RS232/RS485串口、4G天線端口、WIFI天線端口。LAN口的主要目的是與PLC等設備通訊，實現對PLC等設備數據的采集及監控。WAN口、4G、及WIFI端口的作用是通過有線或無線方式實現設備與互聯網的通訊。
