現有ATM終端多數采用有線網絡接入方式，這種接入方式，使自助設備受有線網絡覆蓋面的影響，只能設置在金融機構營業網點和大型商業機構內部，束縛了服務模式，削弱了自助設備的便捷、方便的特點，無法實現利用自助交易方式擴大營業網點業務覆蓋面的初衷。然而，無線網絡不受網絡物理因素的影響，金融機構可以將自助服務設備布設到無線網絡覆蓋的任何地方，能夠有效的擴大業務覆蓋面，從而為提高業務交易量提供良好的網絡平臺。
金融自助終端在實際部署中面臨以下問題：
1、接入困難
ATM安裝到商業繁華街道、購物廣場、商業寫字樓、住宅小區、機場、碼頭、工廠、學校等場合等人流量交大的場合，這些地方要進行建光纜過程非常困難，不僅要經過市政審批還要經過物業審批，同時也會影響所經路線的正常工作因此會受到多方面阻力。
2、成本高
在繁華街道施工布線后還要回復道路原貌不僅實時困難、費用也高。
3、實施周期長
光纜施工、專線電路不但受市政、物業影響也會受到天氣等不可逆因素影響。
4、搬遷難度高
ATM機一旦布置完成后若有突發狀況需要進行搬遷，那么就會涉及到一系列的審批、規劃、施工等問題，搬遷周期長。

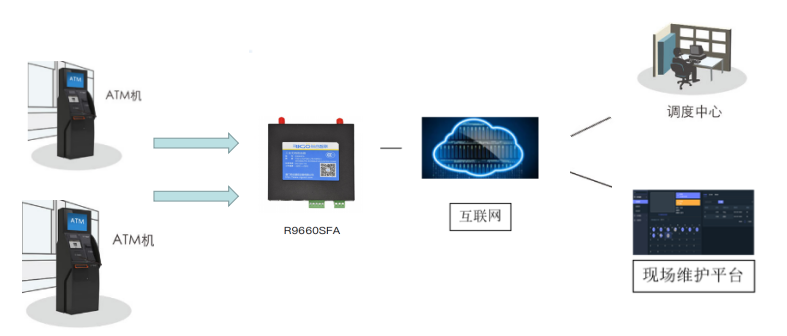

銳谷工業級路由器R9660S在ATM通信聯網方案將終端ATM機通過以太網接口與路由器連接,銀行中心系統可以使用專線、ADSL等作為網絡接入方式。無線路由器R9660S通過4G無線網絡接入Internet，并與銀行中心系統建立VPN連接，使終端ATM機與銀行中心系統組成同一網絡，終端ATM機可直接與銀行中心系統服務器直接進行通信。終端ATM機產生的業務數據將直接通過路由器與中心服務器建立的通信通道傳送到中心服務器的銀行中心系統。整個系統由三部分組成：終端ATM機、無線通信設備、銀行中心系統。
1、終端ATM機
為終端客戶提供存取款、查詢、轉帳等各種銀行業務服務。
2、無線通訊設備
廈門銳谷R9660S 4G路由器組網方案采用4G無線接入技術，減少網絡建設成本，能夠提供安全、高效、便捷地數據通信服務，完全滿足廣發銀行自助ATM通信網絡系統通信需求。設備采用工業級設計，自帶看門狗和遠程維護功能，以保證設備工作的可靠性；同時設備具備斷線自動重連，WAN口流量檢測，ICMP檢測等鏈路恢復機制，能夠保證數據鏈路的正常，由此保證了數據傳輸鏈路的可靠性。
3、銀行中心系統
負責處理各項銀行數據，為終端ATM機提供服務平臺。
系統功能
1. 3G/4G專網接入VPDN/APN：
銀行通過一條專線接入運營商3G/4G網絡，雙方互聯路由器之間采用私有IP地址進行廣域連接,用R9660S與銀行專線之間建立加密隧道。運營商為銀行分配專用的VPDN/APN，普通用戶不能進入該VPDN/APN。只有運營商分配的 3G/4G專網卡才能進入該VPDN/APN網絡，防止其他非法用戶的進入端到端加密：ATM終端和服務器平臺之間采用端到端加密，避免信息在整個傳輸過程中可能的泄漏。雙方采用防火墻進行隔離，并在防火墻上進行IP地址和端口過濾。
2、通過公網VPN接入銀行系統：
銀行ATM通信聯網方案通過終端ATM機通過以太網接口與R9660S連接,銀行中心系統可以使用專線、ADSL等作為網絡接入方式產品，支持VPN（IPSEC/PPTP/L2TP）技術，保證數據安全性，另外支持多種中心段VPN接入設備。如：CISCO/NETSCREEN/華為等多品牌多型號VPN。R9660S VPN無線路由器通過4G等無線網絡接入Internet，并與銀行中心系統建立VPN連接，使終端ATM機與銀行中心系統組成同一網絡，終端ATM機可直接與銀行中心系統服務器直接進行通信。終端ATM機產生的業務數據將直接通過路由器與中心服務器建立的通信通道傳送到中心服務器的銀行中心系統。
系統優勢
1、終端設備采用無線接入方式，施工簡單快速，降低施工成本。
2、采用無線接入移動性高，不受區域限制，只需要無線信號覆蓋到的地就可安裝，組網方便，使ATM終端 在整個銀行系統中覆蓋面更廣，更方便于民眾。
3、終端傳輸設備上電自動拔號，也可根據實際情況設置上線時間，無需人為處理，適合ATM機無人值守的情況。
4、支持VPDN網絡, 提供基于WEB的系統配置界面和維護接口，支持遠程WEB管理,強大的網絡管理功能，適合行業應用。
5、支持VPN安全隧道功能，包括PPTP、L2TP、GRE和IPSEC。
6、無線技術使得系統發射功率很低，對環境的電磁污染很低，對其它自動化設備的電磁干擾很低，另外終端的靈敏度高，覆蓋范圍大，可以滿足諸多行業的無線網絡要求。
應用前景
近年來，物聯網的應用各個領域的應用不斷地擴展開來，無線應用對行業應用的影響也越來越廣泛，銀行采用無線網絡方式構建無線組網系統，在非常安全可靠的組網條件下，建立起銀行無線交易行業系統，這將會大大拓展了移動數據應用領域和銀行業的進一步擴展。
該系統基于3G/4G接入的無線銀行真正得到規模應用。為客戶提供方便、簡捷、全面、安全的金融服務，進一步延伸銀行的空間與時間。因此可以說，自助服務有助于優化網點的布局與結構，形成自助服務網絡與人工服務網絡相互協調、相互補充的格局，提高全行服務網絡的覆蓋面；有助于提高服務質量，促進銀行服務的系統化、一體化，體現現代化商業銀行的經營服務理念。
