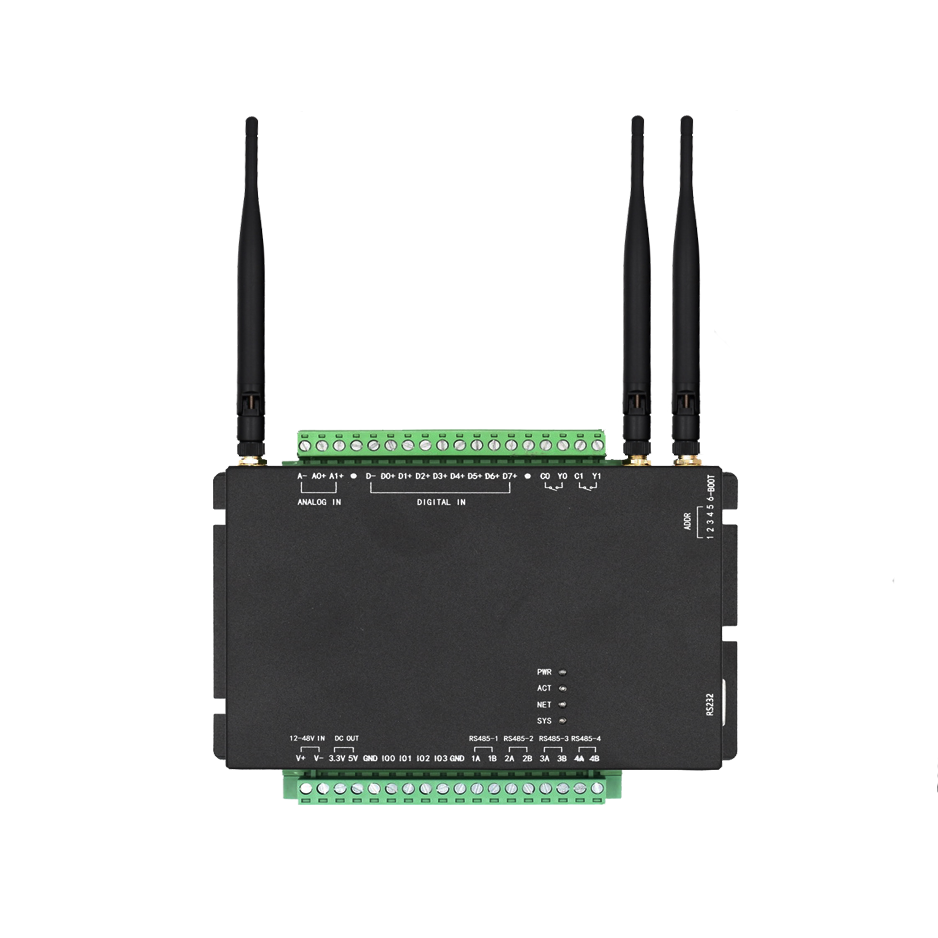

RTU(遠程測控終端)，英文全稱 Remote Terminal Unit，中文全稱為遠程終端控制系統，負責對現場信號、工業設備的監測和控制。

一、RTU組成部分

開關量輸入單元：對現場各種開關信號的采集，現場信號可以是繼電器觸點開關(無源)，也可以是電壓信號，還可以是電流信號。由于采用光隔離器件，可以抵抗現場各種干擾，能夠在強電場、強磁場、多塵埃、潮濕環境下正常工作。

開關量輸出單元：用于遙控遠端設備的開停、聲光、告警等。

模擬量輸入單元：采用模擬開關及光電隔離技術，將現場各種模擬信號采集進來，既可以是4-20mA、0-10mA標準模擬信號;也可以是非標準模擬信號，如交流220V等，A/D板采用智能A/D變換和利用軟件技術，可抗工頻50Hz干擾，射頻干擾等，A/D變換精度高達14位。模擬量路路隔離，可以用于不同的地電位設備同時采集。

脈沖量輸入單元：采集脈沖信號的頻率，帶光隔。采集信號的頻率范圍為0～20MHz。

數字量輸入單元：接收各種串行數據信號。可以是RS485接口，RS232，RS422接口，或V11，V28等各種波特率下的異步串行數據。也可以采集64K同步數據

二、RUT具有的特點

1：通訊距離較長 2：用于各種惡劣的工業現場 2：模塊結構化設計，便于擴展。4：在具有遙信、遙測、遙控領域的水利，電力調度，市政調度等行業廣泛使用。RTU 產品目前與無線設備，工業TCP/IP產品結合使用，正在發揮越來越大的作用。

三、RTU主要功能

1、提供多個數字接口及多個模擬接口;

2、采集狀態量并向遠程發送，帶有光電隔離，遙信變位優先傳送;

3、采集數據量并向遠程發送，帶有光電隔離;

4、直接采集系統工頻電量，實現對電壓、電流、有功、無功的測量并向遠程發送，可計算正反向電度;

5、采集脈沖電度量并向遠程發送，帶有光電隔離;

6、采集事件順序記錄并向遠程發送;

7、接收并執行遙控及返校;

8、接受遠程命令，選擇發送各類信息;

9、可進行遠程/本地設置;

10、程序自診斷、自恢復;

四、RTU應用場景

與常用的可編程控制器PLC相比，RTU通常具有優良的通訊能力和更大的存儲容量，適用于更惡劣的溫度和濕度環境，提供更多的計算功能。RTU產品在石油天然氣、水利、電力調度、市政調度等行業SCADA系統中廣泛應用。
